智淼君安（江蘇）消防工程技術有限公司消防研發部根據《建筑消防設施檢測技術規程》設計規范要求、《消防水槍性能要求和試驗方法》、《GA1157-2014消防維護保養配備要求》和多年的實際工作經驗，在第一代消防試水裝置（自動噴水系統、消火栓系統功能檢測箱），第二代消防試水裝置（消防試水檢測箱）基礎上研制出多功能消防試水裝置，適用于消火栓系統試水系統檢測、末端水噴淋系統檢測。

關鍵字：多功能消防試水裝置，消火栓測壓接頭，多功能消防試水裝置，噴淋末端試水裝置試水檢測箱，多功能模擬消火栓測壓接頭噴水噴淋末端試水接頭裝置，功能消防試水檢測裝置(消火栓測壓接頭+噴水末端試水接頭)，多功能消防試水裝置水噴淋系統試水檢測和消火栓試水系統檢測


產品優勢：

1、符合現行國家標準（消火栓靜水壓力不應大于0.8MPa，起泵后出水壓力不應大于0.5PMa。末端噴淋最不利點處噴頭最低工作壓力不應小于4.9*104 Pa）；
2、可對接水噴淋試水末端內絲;
3、可對接水噴淋試水末端外絲;
4、噴淋排水寶塔可管連接直接排入下水管道，更具人性化；
5、噴淋排水寶塔口徑DN10、水槍閥門口徑DN19、變徑口徑DN50與規范要求相同，可真正模仿開放時的運行狀態；
6、對配件任意組合就可完成所有的消防試水裝置；
7、可選配DN50入水變徑；
8、外包裝為鋁合金工具箱；

主要性能參數：

1.型號AH-S01型；
2.消火栓測壓接頭公稱通徑：DN65mm (DN50mm，DN80mm選配）;
3.消消火栓測壓接頭出水口通徑：DN19mm(標準）;

4.消火栓測壓接頭表面直徑：60mm：

5.消火栓測壓接頭壓力表選用高檔標準軸向表精度高方便讀數：軸向
6.噴淋試水出口通徑：DN10mm;
7.噴淋試水進口通徑：DN25mm;
8.壓力表量程:0~1.6Mpa; 0~0.6Mpa; （兩支軸向表）
9.壓力表精度:1.6級.

10.壓力表直徑：60mm

組成

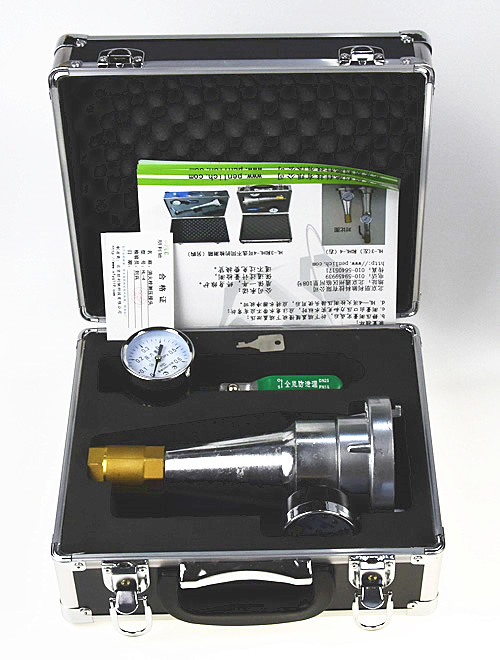

該裝置由壓力表閥門（圖1）、噴淋排水寶塔（圖2）、變絲（圖3）、水槍、、DN50－DN65變徑（圖5）、DN65消防水槍?zhuān)?/span>6）等組成。

消火栓槍試水使用方法

1.消火栓栓口靜水壓的測量

（1）連接消火栓試水裝置。將圖1、圖6連接。
（2)將AH-S01試水檢測裝置連接到消火栓栓口；
(3)關閉AH-S01試水檢測裝置出水閥門；
(4)緩慢打開消火栓閥門，壓力表所顯示的水壓為消火栓栓口的靜水壓；
(5)測量完成后，關閉消火栓閥門。

2.消火栓栓口出水壓力的測量。

(1)將水帶一端連接到消火栓栓口；
(2)將水帶另一端接到AH-S01試水檢測裝置的進口（DN50mm需要選配變徑圖5，和消火栓槍出水口通徑圖4）；
(3)打開AH-S01試水檢測裝置出水閥門；
(4)打開消火栓閥門放水，此時不應壓折水帶，壓力表顯示的水壓即為消火栓栓口的出水壓力。

3、校核水槍充實水柱。

消火栓栓口連接水帶連接AH-S01試水裝置，打開消火栓閥門放水，此時水槍充實水柱與試水裝置上的壓力表顯示的栓口出水壓力對應關系見附表2.

末端水噴淋試水使用方法

（1）連接末端水噴淋試水裝置。將圖1、圖2、圖3連接。
（2）.將帶有壓力表一側連接到水噴淋末端（如末端為外絲可直接與本裝置連接，如末端為內絲需安裝變絲）；
（3）.閥門另一側安裝噴淋排水寶塔；
（4）.關閉試水裝置閥門可顯示靜水壓力；（5）.打開試水裝置閥門可觀察噴淋消防泵供水時最不利點噴頭的工作壓力、報警閥動作、壓力開關動作、水流指示器動作、消防水泵啟動等功能。

附表1

附表2
